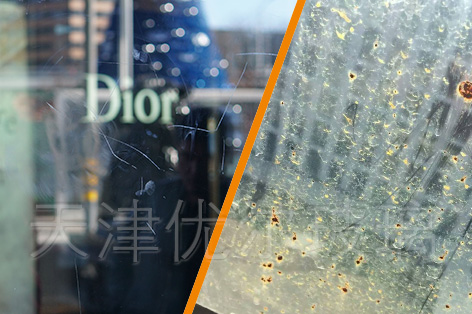

答：本套玻璃划痕修复套装的修复原理是先研磨、后抛光。对于我们最为常见的玻璃划痕的处理方式是：首先用1号研磨片进行粗磨，将划痕磨掉以后用2号研磨片进行精磨，精磨结束后使用抛光片和水进行抛光，抛光结束后修复完成。对于稍微严重的划痕，则需要延长1号研磨片的粗磨时间，后面其他步骤一致。对于轻微划痕，则可直接使用2号研磨片精磨，后面其他步骤一致。对于更加轻微的毛道划痕，则可使用抛光片直接抛光，即可完成修复。本套产品的最大特点是：操作简单、效率高、效果好、研磨片使用寿命长、修复环境无污染。

答：本套产品是研磨加抛光的整套的玻璃划痕修复套装，而且可以根据客户的不同需求，选择3英寸、4英寸、5英寸、6英寸或者2英寸的研磨片加抛光片进行修复。使用2英寸、3英寸研磨片可以简单高效地完成修复、使用4英寸、5英寸、6英寸研磨片，通过扩大修复区域，对于严重划痕以及焊渣烫伤则可以更加优质完美地完成修复。而工厂里面用的氧化铈抛光粉，大多数是斜边机用的，斜边机用的抛光粉，属于设备专用的，设备专用的抛光粉，是在高温、高压、高转速的情况下完成抛光的，我们的抛光片是将氧化铈涂层做到了抛光皮的表面，所以能够更加简单快速完成抛光，而且，我们的抛光粉，是属于手工操作专用的，是在低温度、低压力、低转速下完成抛光工作的，抛光效率是截然不同的。
在工厂里面遇到划痕，最常见的方法是使用斜边机的抛光粉加羊毛轮对划痕区域进行抛光，稍微严重的划痕，则需要更长时间的抛光，由于没有研磨工序，所以只依赖抛光，因此很难控制修复后的变形，因为抛光粉几乎没有剪切力，想把划痕修掉，只能不停的在一个地方进行长时间的抛光，才能将划痕修掉，但是划痕修掉后，很可能在修复区域留下一个非常明显的凹坑，也就是变形。我们的产品里面使用研磨片的功能是，第一可以快速使用粗磨工序将划痕研磨掉，然后精磨，最后抛光，效率更高。第二是可以将划痕区域通过研磨工序进行扩展，可以很好的控制变形。所以，使用我们的玻璃划痕修复套装，可以快速、完美地完成玻璃划痕修复。


答：大多数畸变都是因为修复严重划痕后在修复的区域留下凹坑造成的。试想一下，如果对于一块完好的玻璃，如果某个部分突然产生了凹陷，那肯定会产生很明显的变形。但是，同样的凹陷，但是范围扩展开了，并且非常平缓，那从正面就很难看出，也许需要在侧面或者接近水平角度非常仔细的去找才能观察得到。使用我们的产品，修复一般性的或者轻微的玻璃划痕，使用3英寸或者2英寸的玻璃划痕修复研磨片修复后，基本看不出来变形。对于稍微严重的玻璃划痕或者电焊渣烫伤，可以考虑使用4英寸或者5英寸、6英寸的研磨片进行修复，研磨片直径越大，研磨的范围越大，修复的效果也越好，因为使用大规格的研磨片，可以扩大研磨区域，扩大研磨区域后，能将深划痕或者烫伤的修复范围达到大范围的过渡，所以就能够达到比较完美的修复效果。

答：首先，我们有本套产品的操作演示视频，我们可以用微信为您发送，如果我们没有及时给您发送，您可以直接找我们索取。这套2018款的玻璃划痕修复套装还是很容易学习和操作的。因为只有两道研磨和一道抛光，第一道研磨只要是把划痕去掉即可，第二道精磨是用精磨的痕迹替代粗磨的痕迹，以利于抛光。最后是抛光步骤。需要注意的问题就是，一定要将研磨片和玻璃贴平，保证研磨片全部和玻璃接触，不能局部接触，不能歪斜，否则容易出现变形、抛光不亮、抛光后产生细纹等问题。另外就是，精磨的痕迹一定要覆盖掉粗磨的痕迹，精磨的痕迹是很细腻的，粗磨的痕迹是粗糙的，是能够对比出来的，一定要仔细观察，确认精磨痕迹已经替代了粗磨痕迹后，确认精磨到位后，即可进行抛光，抛光的时候要注意加水，保持抛光区域湿润，抛光后对着光线观察修复效果，修复效果满意后即为修复完成，有个别修复欠佳的区域可以继续抛光，直至完全达到验收标准。万一抛光后效果不明显，则要重复粗磨、精磨、抛光过程，直至完全达到验收标准。中间亮四周不亮的原因就是因为中间研磨到位了，抛光也到位了，但是四周没有到位造成的。解决的办法就是研磨的时候精磨的研磨范围一定要大于粗磨的研磨范围，抛光的范围大于精磨的范围就可以了。或者及时同我们公司的销售联络，我们可以通过电话指导或者是微信视频聊天的方式及时对您的操作进行指导，确保您能够完全掌握本套产品，为您带来应有的价值。

1，一道5公分的普通划痕，3分钟到5分钟可完成修复。

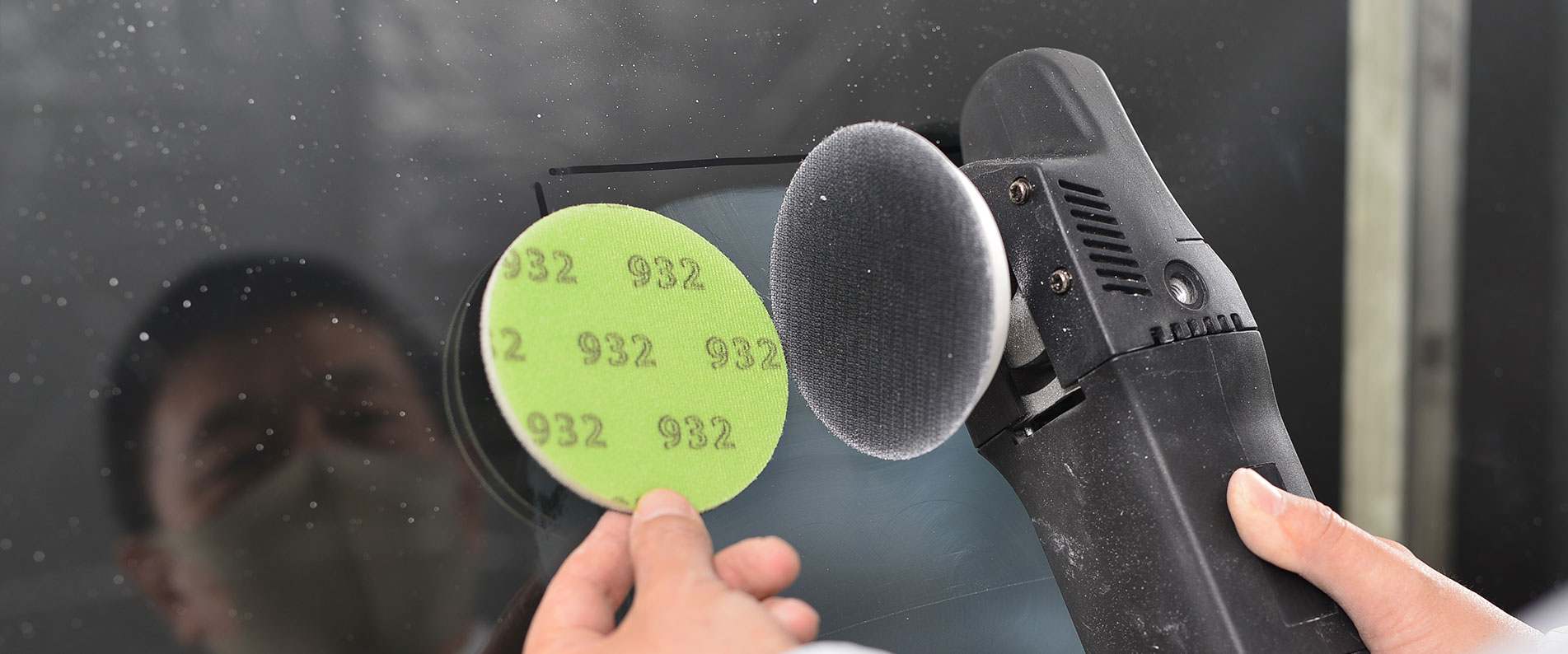

2，研磨片和底托都是魔术贴材质，所以说更换研磨片非常简单，而且修复轻微划痕是2号研磨片加抛光片，两道工序；修复严重划痕是1号粗磨加上2号精磨加上抛光，三道工序，是非常简单快捷的。
3，更简单更高效的玻璃划痕修复产品我们也正在努力研发之中。需要既有很强的研磨能力同时还具备优异抛光效果的合适的材料，需要考虑到研磨和抛光之间的平衡，研磨快就要求颗粒大而多，而抛光快就需要精细的研磨为基础，所以还需要不断的测试和寻找更为适合的材料，我们公司技术部正努力的朝这方向前进，期待有更新的技术突破！

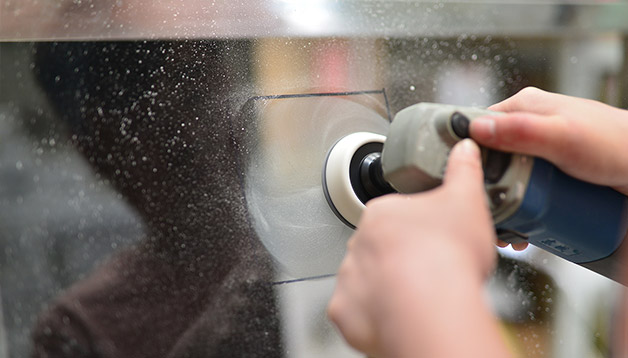

1，2018款玻璃划痕修复套装的研磨片属于干磨型的，就是为了快捷高效地对玻璃进行研磨而设计的，研磨过程无须加水。
2，2018款玻璃划痕修复套装的抛光程序是使用抛光片进行抛光的，前几代修复套装的抛光程序是使用羊毛轮加抛光膏进行抛光的，抛光结束后修复区域会留下较多的白色的抛光膏的痕迹，如果是修复精装修房间的玻璃，还会可能对周围墙壁及家具造成污染，而且由于抛光膏是膏状体，也无法空运，为了让客户操作更加简单、避免对环境的污染、提高抛光效率，所以我们直接将抛光粉做到了抛光片的表面，在抛光的时候，直接加水就可以完成抛光，因为抛光粉必须加水才能对玻璃进行抛光，所以必须加水使用。抛光片的研发成功，也极大的方便了急用的客户和海外的客户，因为可以空运，所以抛光片可以快速地到达客户的手中。

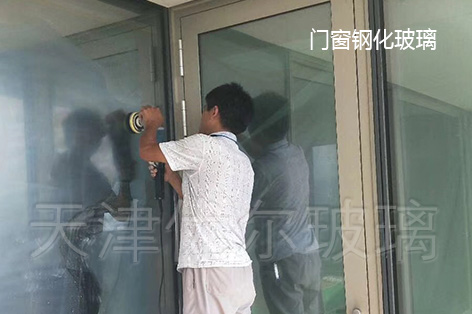

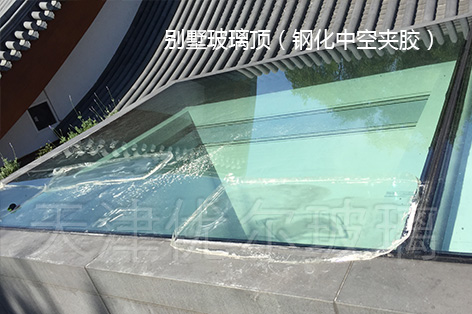

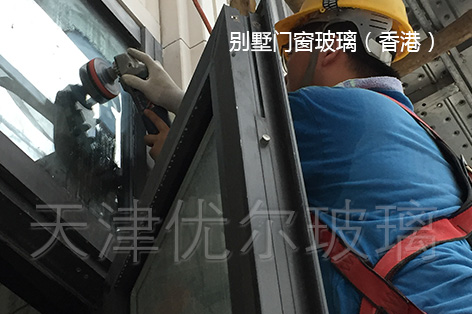

答：完全可以，而且钢化后的玻璃更加容易修复。因为钢化后的玻璃对于冷热温差的耐受度更好，在修复玻璃的过程中，由于研磨片对玻璃的研磨，研磨区域会逐步升温，未经钢化的玻璃在受热到一定程度后容易炸裂，而钢化后的玻璃就不会，所以说，修复钢化后的玻璃更加容易操作。修复未经钢化的玻璃要注意控制温度，在温度达到烫手之前就要停止施工，等到玻璃温度降到室温后再进行施工。

答：玻璃钢化以后发生自爆的主要原因是由于玻璃中的结石、杂质、硫化镍结晶物或炸口、深爆边等造成，虽然钢化玻璃经修复划痕以后在厚度上会有所改变（非常严重的烫伤，比如烫伤深度达到玻璃厚度四分之一以上的，目前尚未可知），但远不及以上造成自爆原因的程度严重，所以，一般的划痕的修复对于钢化玻璃的稳定性是不会造成影响的。是非常安全的，请您放心使用！

答：1，我们的修复原理是研磨加抛光，研磨是分为两个步骤，一个是粗磨、一个是精磨，最后是抛光。粗磨的功能是快速地将划痕研磨掉，由于粗磨的研磨片的研磨颗粒比较大，所以对于划痕的研磨效率是非常高的，是很快的，一个5公分长度的石子或者砂粒与玻璃之间造成的划痕，1分钟之内基本就能研磨掉，粗磨结束后就是精磨和抛光。如果是更加严重的划痕或者电焊渣的烫伤，只是增加粗磨的研磨时间，然后是精磨和抛光，就可以完成修复，所以说，无论多严重的划痕都可以完成修复。
2，无论多深多严重的划痕都能完成修复，对于划痕的长度就更不是问题了，太长的划痕，建议分段完成修复。


 答：大多数的情况下，玻璃上的划痕都是不规律分布的，一块玻璃上可能只有一条或几条划痕，即便是多条划痕，也不是需要整块玻璃全部修复的，如果真是整块玻璃需要全部修复，那可能还不如更换一块玻璃更加划算。所以不能按照平米来计算。而且由于划痕的深度也不同、也无法测量，所以只能以我们最为常见的玻璃和玻璃之间的剐蹭或者是砂粒和玻璃之间的剐蹭的深度来介绍，不能按平米来介绍----对于修复一般性（玻璃之间或者是砂粒剐蹭）、长度5公分的划痕，一套研磨片（粗磨、精磨、抛光每种1片），可以修复10个划痕点以上（平均一个划痕2.7元左右）。对于严重划痕，比如点焊渣的烫伤，因为严重程度和修复后需要达到的验收要求都是未知，所以无法估计出来。

答：我们这两套玻璃划痕修复工具的修复原理就是研磨加抛光。和您工厂里面现在用抛光粉修划痕有着质的不同。不同点体现在以下2个方面：

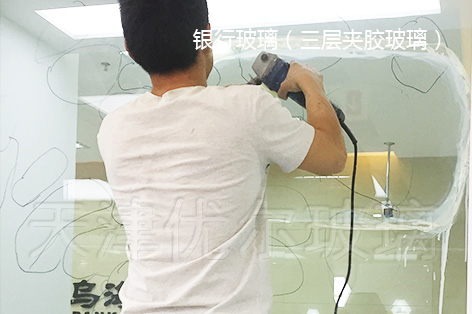

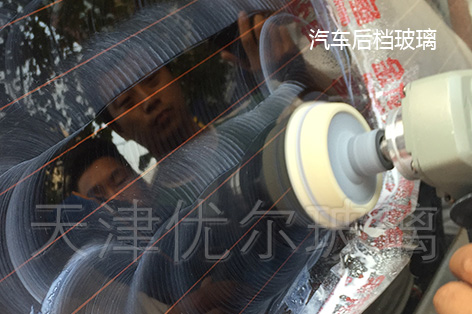

1， 目前大多数玻璃加工企业对于划痕的修理办法基本就是用羊毛轮加氧化铈抛光粉（那种砖红色的抛光粉）进行抛光，如果修复的划痕比较浅，采用这个办法修复还是有效果的，但是耗用时间比较长，一般十几分钟到几十分钟，并且在修复结束后会留下一个比较明显的凹坑，有可能在正面都可能会看到。原因就是抛光粉的剪切力比较低，想尽快的将某个位置的划痕修掉，就要比较长时间的停留在那个位置研磨，所以修复后在那个位置就会出现凹坑。因为这个修复位置的玻璃厚度突然比旁边的玻璃厚度要降低，所以凹坑就明显了。但是我们的专业型玻璃划痕修复套装（或者是基本型玻璃划痕修复套装）就能有效的控制这个问题。我们在修复划痕之前，首先要了解验收标准，直视不能发现变形和45度角以内不能发现变形的修复方法是不一样的；对于一条划痕来讲，它的深度是固定的，不管是10微米还是50微米，我们要想修复划痕就要研磨到这个深度，研磨的区域越大，修复的划痕位置的变形就会越小，就不会是突然间出现凹坑，而是很平缓的从浅到深的过渡。具体操作方法就是：确保可调速角磨机的档速是在1档上，使用绿色磨片，粘在相应的研磨底托上，磨片要与玻璃充分、完全接触，不要倾斜，注意喷水，经常查看研磨情况，研磨一会儿就擦干净，透过光查看划痕是否被研磨掉了，如果没有，继续研磨，直到划痕被研磨掉为止。当查看到划痕被研磨片研磨掉后，换粉红色磨片，研磨的区域要将绿色的研磨区域覆盖掉，并比绿色研磨区域扩大出5mm~10mm，以此类推，注意观察研磨情况，一定要全部将前一道的研磨痕迹覆盖。最后进行抛光。第一次的研磨是为了将划痕去除，接下来的研磨是为后面抛光打基础，同时将划痕的位置有效的展开了，然后抛光。如果是深划痕，修复的要求比较高，可以将研磨的区域扩展的更大，扩展的研磨区域越大光畸变越不明显，当然，成本也相应的增加。我们的抛光膏不同于前面提到的砖红色的抛光粉，我们这种抛光膏有着很强的剪切力，抛光很快。经过以上几个程序，一个划痕就修复完成了。
2， 如果是一个比较深的划痕，一般就会因为没有办法修或者因花费工时太长而放弃，整块玻璃就报废了。而我们的这套划痕修复套装是使用分级的研磨办法，第一级的磨片比较粗，是35μ的，可以很快将划痕磨掉，不管是多深的划痕，在我们的修复视频上可以看到，最深的划痕是由36目的砂轮片制造的，是一般情况下玻璃厂里面很不容易产生的。经过粗磨、精磨、抛光以后，划痕的位置又恢复到了明亮如新。所以，对于我们这两套产品来讲，无论任何划痕、瑕疵都是完全修复的。

答:根据实际情况不同畸变会有不同。

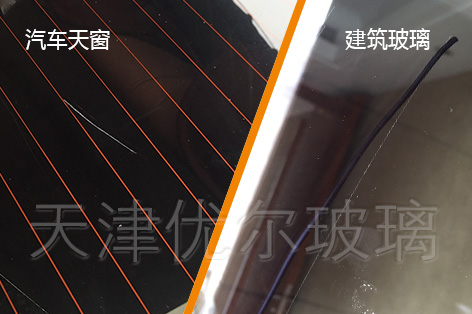

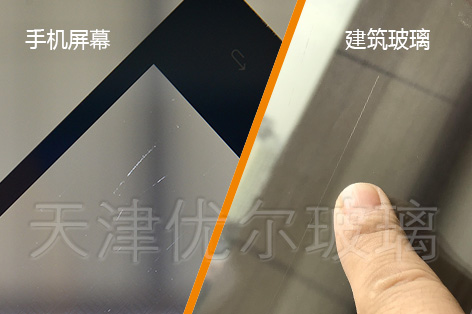

首先我们来判断划痕的深浅，判断玻璃划痕深浅的标准（以大多数情况为参考）：
1）毛道：在特殊的角度下眼睛才能看得到，用手触摸不到的划痕；
2）浅划痕：眼睛能看得到，手指肚感觉不出来，只能用指甲感觉得出来的划痕；
3）深划痕：眼睛能看得到，手指肚能感觉得出来的划痕。
1, 毛道修复，不会产生光畸变：
相对于毛道就比较容易修复，我们直接使用抛光膏进行抛光即可将毛道修复，并且不会造成光畸变。因为毛道的深度比较浅，抛光膏对于划痕处玻璃的磨削量比较小，并且磨削量小，很容易控制，所以不会造成光畸变。
2，浅划痕，不会产生光畸变：
浅划痕要先对划痕进行判断，尽量首先使用颗粒度低的磨片。颗粒度越低的磨片对于玻璃的磨削力越低，对于玻璃的变形越容易控制，同时可以选用2寸或3寸磨片，扩大研磨区域，以降低单位面积内变形程度，如果控制得当，如果控制得当，是不会发生变形的。。
3， 深划痕修复，可有效控制畸变。

如果是深划痕，修复的要求比较高，可以将划痕的区域展开，展开的面积越大，修复后的变形就越不明显。原理是：在某一个位置上的玻璃被打磨掉后，这个地方的玻璃的厚度就会小于它的周围的玻璃的厚度，划痕多深,修复结束后，在那个区域的玻璃就会被研磨掉多大的厚度。如果是50微米深度的划痕,修复结束后,在划痕所在的那个区域内,玻璃厚度就会减少50微米。在直视的时候不会感到差异，但是在小于45度或30度、对着光线观察的时候，必然在光的反射上会和没有修复过的地方产生差异，也就是光畸变。不是我们公司的这套产品做完会产生光畸变，所有采用研磨办法进行划痕修复的划痕修复产品都是一样的，会在修复结束后留下变形。但是通过使用我们这套产品是可以有效控制变形的，扩展的研磨区域越大光畸变越不明显，当然，成本也相应的增加。

答：我们公司生产的玻璃划痕修复套装对于毛道、浅划痕的修复可以达到满意的效果（45度角以上看不出来），对于深划痕，通过使用我们的玻璃划痕修复套装内的3寸研磨片来研磨，变形是可以控制的，修复的效果也可达基本达到满意（正面看不出来）。如果您产品的目标客户是建筑、门窗、装饰行业的，那我们公司生产的玻璃划痕修复套装将完全适合于您，因为这些客户的验收标准一般不会很高。如果您是为电子行业做配套，无论是否出口，都将面对严格的检验，对于高要求的修复效果我们也是可以满足您的要求，一般我们会采用3寸的金刚石颗粒度较小的研磨片如蓝色研磨片、橙色研磨片来研磨，最后抛光。因为此类研磨片金刚石颗粒度小，切削量也小，比较容易控制变形，将划痕研磨掉后，最后进行抛光。这样不容易造成变形、并且能有效减少废品率和提高不良品的修复效率。
我们的产品不是百分之百优秀的，但是我们承诺：
1，只要是玻璃材质上的任何划痕、瑕疵都可以修复；
2，毛道、浅划痕可以高效修复，修复后基本没有变形；
3，深划痕通过3寸研磨片来研磨也是可以有效的控制变形；

4，修复工作需要手工完成，操作前请先阅读使用说明及观看演示视频。

答：1，一条5厘米长的一般划痕，我们大概5分钟到10分钟可以修复；
2，更换磨片就是一秒、2秒钟的时间，磨片是背面带胶的，粘到研磨底托上就行，不会花费很长时间，而且您可以根据实际情况选择磨片的使用，该用哪种用哪种，在恰当的环节上使用恰当的磨片，在研磨程序做得非常充分的前提下，抛光也会非常容易的，总的来看还是节约了时间的，前期的研磨工序处理的好，划痕越严重，节约的时间就越多。

3，简单又高效的玻璃划痕修复产品我们也正在努力研发中。但是，既有很强的研磨能力同时还具备优异抛光效果的玻璃划痕修复产品还真是不太容易研发，最大难题在于研磨和抛光之间很难平衡，研磨快就要求颗粒大而多，而抛光好就不能存在颗粒，我们公司技术部正努力的朝这方向前进，期待有更新的科技突破！

答：水流在研磨过程中有3个作用：
1， 对玻璃和磨片降温，在研磨过程中玻璃会因为研磨而发热，适当加水会为玻璃有效降温，防止玻璃过热而炸裂；另外，磨片也不能过热，过热会导致磨片上的金刚石颗粒同磨片分离，影响研磨效果和磨片寿命；
2， 冲刷研磨过程中的玻璃粉末，研磨过程中研磨片和玻璃摩擦会出现很多玻璃粉末，应该及时清理，最好的办法就是用水进行冲刷，及时冲刷，有利于确保是磨片的颗粒在对玻璃进行研磨，而不是研磨刚刚研磨下来的玻璃粉末；同时对划痕修复进度可以及时了解；同时还能防止过度研磨而导致的磨片浪费；
3， 增加剪切力，没有水有时磨片会在玻璃上打滑，起不到很好的研磨作用；
抛光过程中加水的目的是降温和及时调和因玻璃温度上升而干燥的抛光膏。

在没有水的情况下磨片也能研磨，但是
1， 研磨下来的玻璃粉末不能及时、有效的清除，造成的后果就是降低研磨效率和磨片的浪费；
2， 不能控制玻璃和磨片的温度，造成玻璃炸裂的危险和使磨片上的金刚石颗粒脱落，造成浪费；

3，由于没有水的降温，由于温度过高，玻璃很容易变得无法接触，严重影响修复效率。由于以上几个原因，虽然不用水可以研磨出玻璃粉末，但是这样是无法完成修复的。

答：完全可以。所有玻璃材质上的划痕都可以修复。钢化玻璃比普通玻璃硬5~6倍，研磨、抛光的时间比修复普通玻璃时间长些，相应的，浅的划痕修复快些，深的划痕修复的慢些。

答：玻璃钢化以后发生自爆的主要原因是由于玻璃中的结石、杂质、硫化镍结晶物或炸口、深爆边等造成，虽然钢化玻璃经修复划痕以后在厚度上会有所改变，但远不及以上造成自爆原因的程度严重，所以，一般的修复划痕对于钢化玻璃的稳定性是不会造成影响的。是非常安全的，请您放心使用！

答：购买我公司产品有如下三种方式：
1， 电话订购，欢迎来电：
电话：022-88230488/83776480
业务电话：18602693070
2， 在线订购：
客服QQ：138200930
技术QQ：1305855640
网络QQ：138006302
或者在网站页面“在线订购”下订单。“在线订购”，登录我公司网站，点击导航栏上的“关于我们”，打开“在线订单”页面，然后填写您所要购买的产品内容以及您的收货信息，包括收件人姓名、联系电话、收货地址以及发货方式，我们会在第一时间和您取得联系，和您进行确认，汇款后请来电话并传真汇款回执至我公司，查到您的款项，我们会尽快给您安排发货。
3， 网店购买：我们公司在淘宝开有网店，请登录：uerglass.taobao.com。可以在我们淘宝网上的店铺里面拍。我们根据您提供的物流或快递公司给您发货。

目前我们有两种发货方式：一、款到发货：运费由客户承担，因为有些快递运费到付比现付运费费用要高，我们建议您把货款与运费一起汇款到我公司，快递运费现付，这样可以节省一些费用，也可以选择物流发货，运费低些。二、代收货款：代收货款业务目前合作的仅有物流，运费及代收货款手续费均由客户承担。我们长期合作的快递有：顺丰快递、天天快递、圆通快递等等，长期合作的物流有：佳吉物流、德邦物流、天地华宇物流等等。

答：快递一般比物流要快，而且是送货上门，当然运费也比物流要稍微贵些，但如果您着急使用产品，我们建议您选择使用快递发货。物流发货需要自提，而且速度是比较慢，对于货物本身也不安全（有时个别的物流公司管理不太规范，造成过货物损坏、遗失）如果您不着急使用产品，而且方便去提货，选择物流发货也是比较节省费用。请您汇款后务必要与我们电话联系并传真回执，因为我们每天都有很多笔相同或相似的款项入账，也没办法区分哪笔款项是您的。所以，我们在确认收到您的款项后将在第一时间内安排发货。快递发货，一般情况下，（由于我们的产品里面含有抛光膏，不能走空运，只能走快递公司的陆运）所以离天津较近的地区估计2~3天可以收到货，离得较远的地区估计4~6天可以收到货。物流发货，一般情况下，离天津较近的地区估计3~4天可以收到货，离得较远的地区估计5~8天可以收到货，如果需要中转才能到达的地区，时间会比更长。如果快递或者物流无法到达的地区，我们将发EMS，发EMS的产品需先汇款。

答：经常听有客户这样问的，但是我们从事玻璃行业十几年了，并且也经常参观行业展会，到目前为止还没有亲眼看见过这样的产品。
1，据我们所知，在化学试剂里面只有氢氟酸可以轻易将玻璃腐蚀，以前也有玻璃工厂用过含有氢氟酸这种腐蚀性极强的产品做过无反射玻璃的，但是那种工艺现在早就淘汰了，一方面危险性极高，另外也不环保，所以现在制造这种玻璃已经早就改用更科学、更环保的办法了。如果能有和玻璃划痕发生反应的化学方法我们认为也只有类似氢氟酸这种化学试剂了，但是氢氟酸在和玻璃划痕发生化学反应的同时不可能对划痕周边没有影响，就算把划痕腐蚀掉，但在这个液体的所到之处必定留下新的痕迹，所以我们认为在玻璃划痕的地方用化学方法把划痕抹下去，而且划痕周围不受影响，还完好如初，对这一点我们表示怀疑。但如果真有这样的产品，那真是所有玻璃行业、玻璃深加工行业、家具行业和汽车维修行业最大的幸事。
